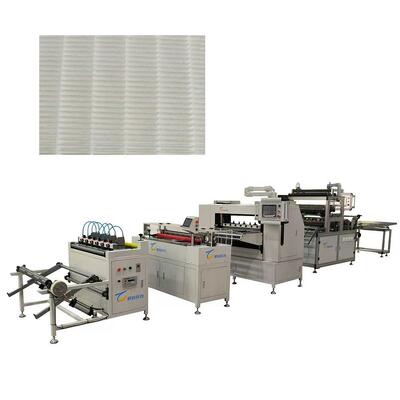

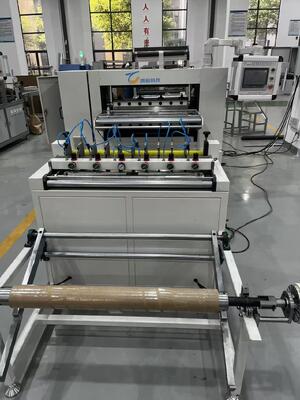

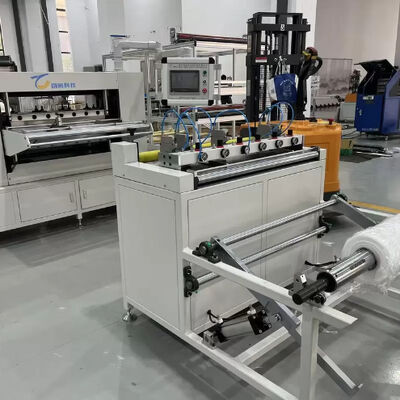

Ligne de production entièrement automatique de plissage de papier et de colle à couteaux, chaîne de production de filtres à air
LeLigne de production entièrement automatique de plissage de papier et de colle à couteaux, chaîne de production de filtres à airest un système avancé et entièrement automatisé conçu pour la production de matériaux filtrants plissés en polypropylène (PP). Il intègre les processus d'alimentation en papier filtre, de pré-refendage, de plissage et de collage en un seul flux de travail continu, permettant d'obtenir une haute précision, un fonctionnement stable et une sortie efficace. C'est idéal pour automobile, purification de l'air, Filtration de l'eau et industries de filtration industrielle.Le système est conçu pour une production à grande vitesse, une application cohérente de la colle et un réglage flexible des paramètres pour s'adapter à diverses spécifications de filtre.
Spécifications techniques
| Convoyeur de papier pré-refendeur |
Dossier de papier filtre |
Machine à coller (modèle 55-700) |
Vitesse du convoyeur de papier réglable :0,5 - 12 m/min
Largeur du papier filtre réglable :32 - 800 millimètres
Tension d'alimentation :220 V/50 Hz
Puissance du moteur :0,55 kW
Poids de l'appareil :350kg
Dimensions (L × l × H) :1 500 × 1 300 × 1 100 mm |
Largeur maximale du produit :800 millimètres
Plage de hauteur de pliage réglable :6 à 55 mm
Vitesse de pliage :0 à 100 plis par minute
Tension d'alimentation :380 V/50 Hz
Puissance du moteur :1,1 kW
Puissance de préchauffage :4 kW
Plage de contrôle de la température :Ambiante à 200°C
Pression d'air de fonctionnement :0,6 MPa
Poids de l'appareil :650kg
Dimensions (L × l × H) :1670 × 1720 × 1240 mm |
Largeur maximale du produit :700 millimètres
Plage de hauteur de pliage réglable :6 à 55 mm
Vitesse de fabrication :4 - 25 m/min
Espacement des bandes de colle :25,4 millimètres
Nombre de bandes de colle :2 × 26, chacun contrôlé par vanne électronique
Contrôle du décollage :Fonction de décollage automatique intermittente
Tension d'alimentation :380 V/50 Hz
Puissance totale :13 kW
Pression d'air de fonctionnement :0,6 MPa
Poids de l'appareil :500 kg
Dimensions de la machine à colle (L × L × H) :160 × 100 × 130 mm
Dimensions principales de la machine (L × L × H) :4000 × 130 × 160 mm |
Principe de fonctionnement
La ligne de production commence par alimenter et pré-refendre leMatériau filtrant PP,suivi d'un plissage (pliage) pour former une structure ondulée uniforme. Le système d'encollage, composé de deux têtes de pulvérisation à 26 points,applique des bandes adhésives thermofusibles avec une grande précision. Toutes les fonctions principales (vitesse, volume de colle et température) sont contrôlées via une interface PLC à écran tactile, garantissant un fonctionnement synchronisé de chaque composant.
Le mécanisme de plissage peut se déplacer verticalement et horizontalement, permettant un ajustement pour différentes tailles et épaisseurs de filtre. Cette conception flexible permet une commutation transparente entre différentes spécifications de produits avec un temps d'arrêt minimal.
Applications
- Fabrication de cartouches filtrantes en PP
- Production de filtres à air et de filtres à eau
- Équipements de filtration industrielle et environnementale
- Systèmes de purification de l'air automobile
Emballage et livraison
Unités de vente :Article unique
Profil du fabricant
Bengbu Tongchen Automation Technology Equipment Co., Ltd. est située à Bengbu, en Chine, une importante plaque tournante du transport et une base industrielle. Notre société est spécialisée dans le développement, la conception et la production d'équipements de fabrication de filtres, fournissant des solutions avancées, pratiques et efficaces qui répondent à la fois aux tendances nationales et aux normes internationales.
Gamme de produits
- Équipements de pliage de papier et machines rotatives
- Moteurs diesel et grands équipements de production de filtres à air
- Équipements de production de filtres sans cloison et cloisonnés
- Machines à plisser et lignes de production de bandes de fibre de verre
Nous accordons la priorité à la qualité des produits et au service pour améliorer la compétitivité de votre marque sur le marché mondial. Tongchen Technology s'engage à devenir votre fournisseur de solutions mécaniques le plus fiable et votre partenaire commercial à long terme.
