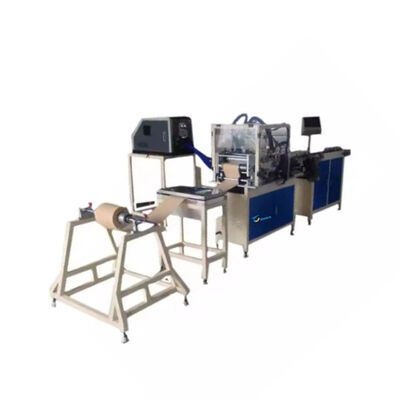

Ligne de production de plissage de papier servo pour filtres à air carrés
La ligne de production de plissage de papier servo pour filtres à air carrés intègre l'alimentation automatique, l'humidification, l'impression, le collage servo, le pliage, la formation et le transport par convoyeur. Elle adopte un système de pulvérisation avancé pour remplacer le chauffage à la vapeur traditionnel, garantissant une humidité stable et une excellente formation des plis.
Le système de double pistolet à colle servo prend en charge plusieurs méthodes de collage telles que l'angle droit, l'angle oblique et l'angle oblique double face. Avec un système PLC contrôlé par écran tactile, l'équipement offre une utilisation facile, une hauteur de pliage précise, un espacement uniforme des ondulations et une production à haute vitesse allant de 5 à 50 m/min.
Cette ligne de production offre des performances exceptionnelles pour la production de masse de papier filtre de type panneau avec une qualité de plissage supérieure.
Spécifications du produit
| Hauteur de pliage du papier |
20-60 mm |
| Largeur maximale du papier filtre |
90-320 mm |
| Vitesse de production |
5-50 m/min |
| Vitesse du convoyeur |
0-8 m/min |
| Capacité de la machine à colle thermofusible |
10L |
| Dimensions de la machine (L×l×H) |
6200mm × 16000mm × 1400mm |
| Consommation électrique totale |
9 kW |
| Alimentation en air comprimé |
1 m³/min |
| Puissance du moteur principal |
1.1 kW |
| Puissance du moteur de convoyeur |
0.55 kW |
| Puissance du moteur servo d'injection de colle |
2×400 kW |
| Puissance de la machine à colle |
6.4 kW |
| Poids de la machine |
600 kg |
| Pression de fonctionnement de l'air |
0.6 MPa |
| Tension d'alimentation |
380V / 50Hz |
Paramètres de performance
Spécifications de l'équipement : largeur de pliage maximale 320 mm
Utilise le système de pulvérisation le plus avancé remplaçant le chauffage à la vapeur traditionnel
Hauteur de pliage : 20-60 mm (remplacement de rouleau requis)
Planéité du pli : exceptionnellement lisse
Espacement des ondulations : uniforme, fabriqué à l'aide d'un procédé de rouleau importé
Vitesse de production : 5 m-50 m/min
Capacité de la machine à colle thermofusible : 10 L
Performance du pistolet à colle : moteurs double servo, contrôle PLC/écran tactile, collage à angle droit / oblique / double face
Système de rouleaux de rassemblement des plis : réglage du rail de guidage
Temps de préchauffage : 30 minutes avec interrupteur à minuterie
Fonctionnement complet sur écran tactile
L'une des machines de plissage les plus avancées en Chine
Liste de configuration
Configuration du moteur
Moteurs servo entièrement numériques (Marque : Delta, Taiwan) ; moteurs triphasés (Marque : Huanxin, Taiwan).
Configuration de l'écran tactile
Écran tactile 7 pouces, Marque : Taiwan Weintek.
Contrôleur programmable PLC
Unité de contrôle à quatre axes, Marque : Taiwan Delta.
Variateur de fréquence
Marque nationale Kerun.
Composants électriques
Interrupteurs de proximité de haute précision personnalisés, interrupteurs de proximité importés, relais et petits composants électriques.
Composants mécaniques
Arbres avec chromage dur électrolytique ; autres composants traités avec un noircissement standard.
Système de machine à colle
Une machine à colle de 10 kg, deux tuyaux de colle indépendants et deux pistolets à colle.
Pièces standard d'instrumentation
Instruments disposés logiquement et faciles à démonter.
Applications
- Filtres à air de panneau automobile
- Filtres CVC et de purification d'air domestique
- Produits de filtration d'air industriels
- Papier filtre plissé pour systèmes environnementaux et d'élimination de la poussière
- Production de médias filtrants plats, carrés et rectangulaires

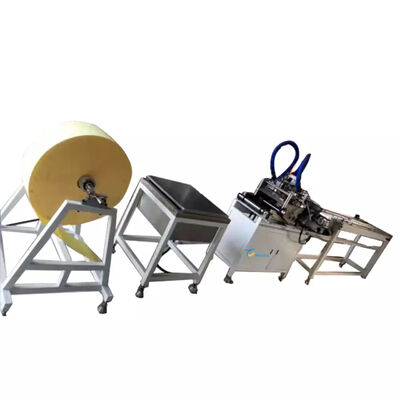

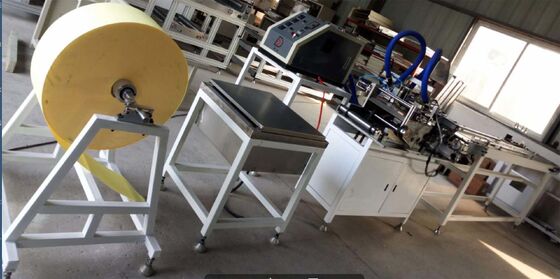

Vues de la ligne de production
Profil du fabricant
Bengbu Tongchen Automation Technology Equipment Co., Ltd. est stratégiquement située à Bengbu, en Chine, un important centre de transport et un centre industriel. Notre entreprise est spécialisée dans la recherche, le développement, la conception et la fabrication d'équipements de production de filtres avancés, fournissant des solutions pratiques et efficaces qui répondent aux demandes du marché intérieur et aux normes internationales.
Gamme de produits
- Équipements de pliage de papier et machines rotatives
- Moteurs diesel et équipements de production de grands filtres à air
- Équipements de production de filtres sans partition et partitionnés
- Machines de plissage et lignes de production de bandes de fibre de verre
Nous privilégions la qualité des produits et un service complet pour améliorer l'avantage concurrentiel de votre marque sur les marchés mondiaux. Tongchen Technology s'engage à devenir votre fournisseur de solutions mécaniques le plus fiable et votre partenaire commercial à long terme.
